两台防火墙一端固定IP，一端PPPOE拨号搭建IPSEC VPN配置案例

1 配置需求及说明

1.1  适用的产品系列

本案例适用于软件平台为Comware V7系列防火墙：F100-X-G2、F1000-X-G2、F100-X-WiNet、F1000-AK、F10X0等。

注：本案例分支是F100-C-G2的Version 7.1.064, Release 9510P08版本，总部是F1000-C-G2的Version 7.1.064, Release 9323P1801上进行配置和验证的。

1.2  配置需求及实现的效果

总部和分部各有一台防火墙部署在互联网出口，因业务需要两端内网需要通过VPN相互访问。IP地址及接口规划如下表所示：

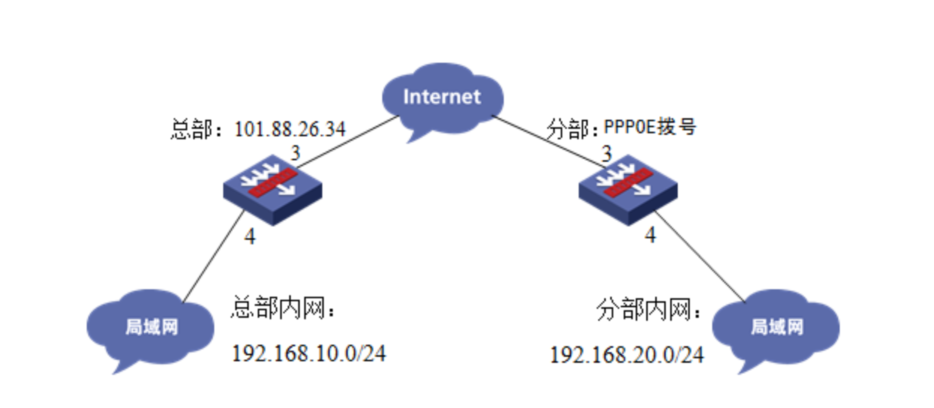

2 组网图

3 配置步骤

3.1  两端防火墙上网配置

防火墙上网配置请参考“2.3.2 防火墙外网使用固定IP地址上网配置方法”及“2.3.1 防火墙外网使用拨号上网配置方法”进行配置，本文只针对IPSEC VPN配置进行介绍。

3.2  总部侧排除IPSEC兴趣流不做NAT

#创建acl 3888调用在外网接口用于排除IPSEC兴趣流不做NAT。

[H3C]acl advanced 3888

[H3C-acl-ipv4-adv-3888]rule deny ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255

[H3C-acl-ipv4-adv-3888]rule permit ip source any

[H3C-acl-ipv4-adv-3888]quit

3.3  总部侧创建IPSEC安全提议

#加密类型设置为aes-cbc-128，认证类型设置为sha1。

[H3C]ipsec transform-set GE1/0/3_IPv4_1

[H3C-ipsec-transform-set-1] esp encryption-algorithm aes-cbc-128

[H3C-ipsec-transform-set-1] esp authentication-algorithm sha1

[H3C-ipsec-transform-set-1]quit

3.4  总部侧创建IKE安全提议

#IKE安全提议默认的认证类型为sha1，加密类型为DES-CBC，DH组为DH1，所以不需要配置也存在这些参数。

[H3C]ike proposal 1

[H3C-ike-proposal-1]quit

3.5  总部侧创建IKE安全密钥

#创建IKE密钥，地址填写0.0.0.0/0，密码设置为123456。

[H3C]ike keychain 1

[H3C-ike-keychain-1]pre-shared-key address 0.0.0.0 0.0.0.0 key simple 123456

[H3C-ike-keychain-1]quit

3.6  总部侧创建IKE安全框架

#创建IKE安全框架，协商模式调整为野蛮模式。本端身份识别为center，分部身份识别为branch。

[H3C]ike profile 1

[H3C-ike-profile-1]keychain 1

[H3C-ike-profile-1] exchange-mode aggressive

[H3C-ike-profile-1] local-identity fqdn center

[H3C-ike-profile-1]match remote identity address 0.0.0.0 0.0.0.0

[H3C-ike-profile-1]match remote identity fqdn branch

[H3C-ike-profile-1]proposal 1

[H3C-ike-profile-1]quit

3.7  总部侧创建IPSEC安全策略模板

[H3C]ipsec policy-template GE1/0/3 1

[H3C-ipsec-policy- template-GE1/0/3-1]transform-set GE1/0/3_IPv4_1

[H3C-ipsec-policy- template-GE1/0/3-1]local-address 101.88.26.34

[H3C-ipsec-policy- template-GE1/0/3-1]ike-profile 1

[H3C-ipsec-policy- template-GE1/0/3-1]quit

3.8  总部侧创建IPSEC安全策略

#创建IKE安全策略GE1/0/3将安全策略模板和安全策略绑定。

[H3C]ipsec policy GE1/0/3 1 isakmp template GE1/0/3

3.9  总部侧外网接口调用IPSEC策略和NAT动态转换策略

[H3C]interface GigabitEthernet 1/0/3

[H3C-GigabitEthernet1/0/3]ipsec apply policy GE1/0/3

[H3C-GigabitEthernet1/0/3]nat outbound 3888

[H3C-GigabitEthernet1/0/3]quit

3.10  保存配置

[H3C]save force

3.11  分部侧创建IPSEC兴趣流匹配到总部的数据

#创建IPSEC的感兴趣流，用于匹配IPSEC数据。

<H3C>system

[H3C]acl advanced 3999

[H3C-acl-ipv4-adv-3999]rule permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255

[H3C-acl-ipv4-adv-3999]quit

#创建acl 3888调用在外网接口用于排除IPSEC兴趣流不做NAT。

[H3C]acl advanced 3888

[H3C-acl-ipv4-adv-3888]rule deny ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255

[H3C-acl-ipv4-adv-3888]rule permit ip source any

[H3C-acl-ipv4-adv-3888]quit

3.12  分部侧创建IPSEC安全提议

#加密类型设置为aes-cbc-128，认证类型设置为sha1。

[H3C]ipsec transform-set GE1/0/3_IPv4_1

[H3C-ipsec-transform-set-1] esp encryption-algorithm aes-cbc-128

[H3C-ipsec-transform-set-1] esp authentication-algorithm sha1

[H3C-ipsec-transform-set-1]quit

3.13  分部侧创建IKE安全提议

#IKE安全提议默认的认证类型为sha1，加密类型为DES-CBC，DH组为DH1，所以不需要配置也存在这些参数。

[H3C]ike proposal 1

[H3C-ike-proposal-1]quit

3.14  分部侧创建IKE安全密钥

#创建IKE密钥，地址填写总部侧设备的公网IP，密码设置为123456。

[H3C]ike keychain 1

[H3C-ike-keychain-1] pre-shared-key address 101.88.26.34 255.255.255.255 key simple 123456

[H3C-ike-keychain-1]quit

3.15  分部侧创建IKE安全框架

#创建IKE安全框架，匹配keychain 1安全密匙，协商模式调整为野蛮模式。本端身份识别为branch，分部身份识别为center，并制定对端地址为总部侧公网地址。

[H3C]ike profile 1

[H3C-ike-profile-1]keychain 1

[H3C-ike-profile-1]exchange-mode aggressive

[H3C-ike-profile-1] local-identity fqdn branch

[H3C-ike-profile-1] match remote identity fqdn center

[H3C-ike-profile-1] match remote identity address 101.88.26.34 255.255.255.255

[H3C-ike-profile-1]proposal 1

[H3C-ike-profile-1]quit

3.16  分部侧创建IPSEC安全策略

#创建IKE安全策略GE1/0/3将transform-set、acl、ike-profile、本端地址、对端地址关联起来。

[H3C]ipsec policy GE1/0/3 1 isakmp

[H3C-ipsec-policy-isakmp-GE1/0/3-1] transform-set GE1/0/3_IPv4_1

[H3C-ipsec-policy-isakmp-GE1/0/3-1]security acl 3999

[H3C-ipsec-policy-isakmp-GE1/0/3-1] remote-address 101.88.26.34

[H3C-ipsec-policy-isakmp-GE1/0/3-1]ike-profile 1

[H3C-ipsec-policy-isakmp-GE1/0/3-1]quit

3.17  分部侧外网接口调用IPSEC策略和NAT动态转换策略

[H3C]interface GigabitEthernet 1/0/3

[H3C-GigabitEthernet1/0/3]ipsec apply policy GE1/0/3

[H3C-GigabitEthernet1/0/3]nat outbound 3888

[H3C-GigabitEthernet1/0/3]quit

3.18  保存配置

[H3C]save force
